純モリブデン（材質）のツマミネジの加工について

　カテゴリ：【 オリジナル製品 】　　　

▲ 特徴-純モリブデンのネジ

純モリブデンのネジは切削で加工した場合（一般的な加工方法）、必ずネジ部の仕上げ面の
ザラツキや、ネジの山欠けが発生します。（例1）。弊社では、切削によりその問題を解決し、
これにより推ネジ側へのネジの悪影響を軽減することが可能です。

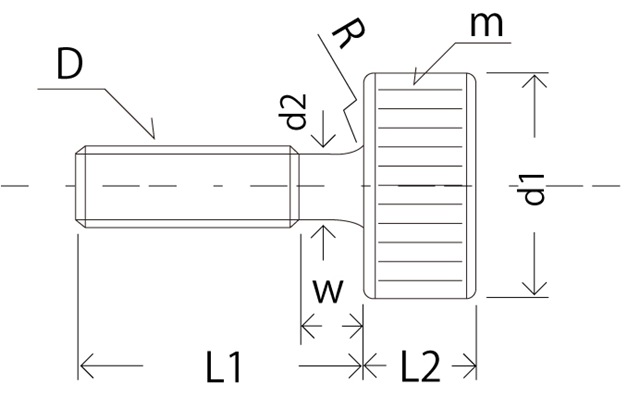

▲ ネジ各寸法詳細一覧表

D	L1	L2	d1	d2	w	m	R	C
（ネジ外径）	---	---	ツマミ外径	逃げ溝径	逃げ溝幅	モジュール	---	---
M2x0.4	5～8	4～6	任意	1.4	1	任意	0.2	0.5
M2.5x0.45	5～10	4～6	任意	1.8	1	任意	0.2	0.5
M3x0.5	5～15	5～10	任意	2.2	1	任意	0.2	0.5
M4x0.7	5～20	5～10	任意	2.9	1.5	任意	0.2	0.5
M5x0.8	5～25	5～10	任意	3.7	1.5	任意	0.2	0.5
M6x1.0	5～25	5～10	任意	4.5	1.5	任意	0.2	0.5
M8x1.25	5～10	5～10	任意	6.2	2	任意	0.2	0.5

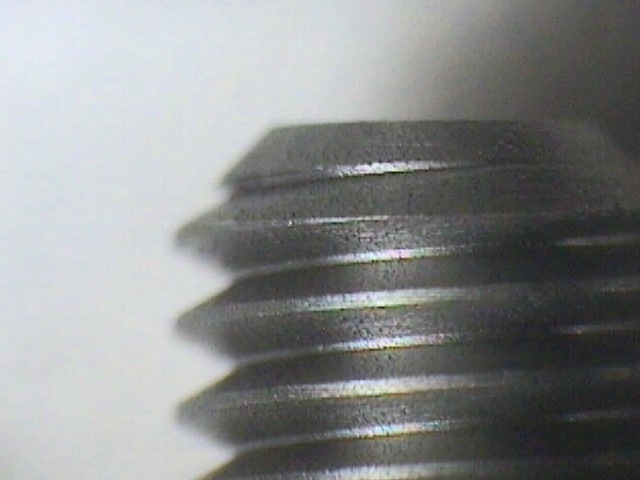

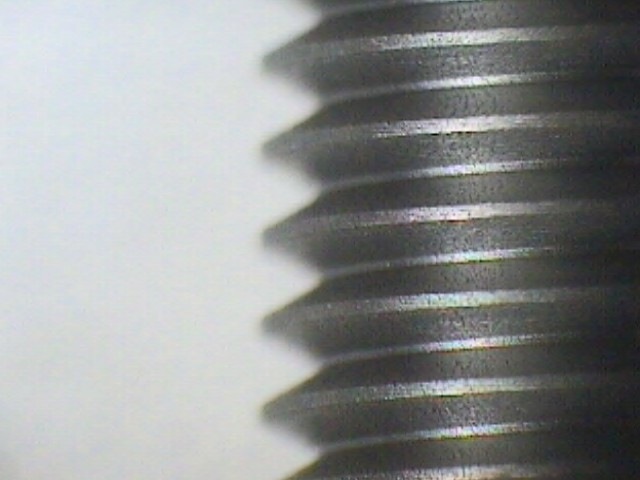

▲ フランク面 （良品） ※ 倍率ｘ100

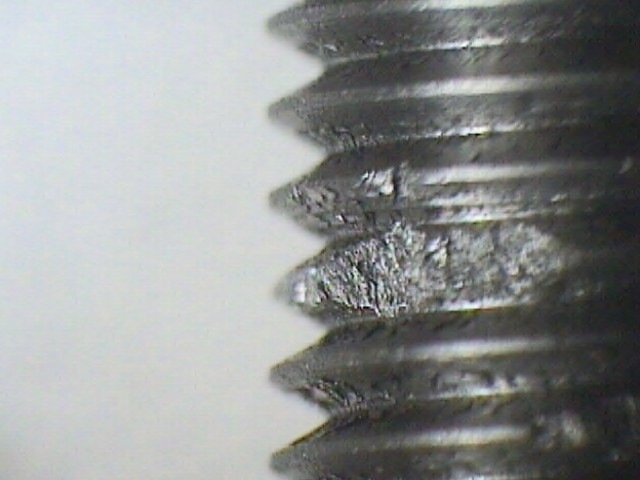

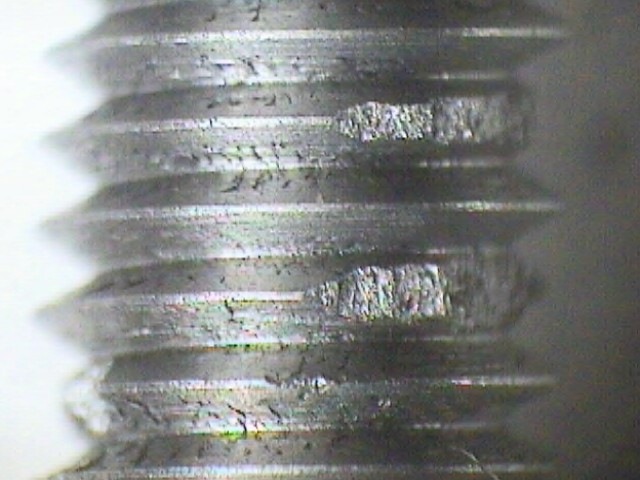

・・・ フランク面 （不良品）--むしれやカケ ※ 倍率ｘ100

純モリブデンの切削加工が非常に難しいのは、切削条件や工具の調整が重要で
少しでも誤って加工を行うと、下記のようにネジ山を殺してしまいます。

材料も非常に高価で難度が高い加工です。

▲ 注意事項 （必ずお読みください）
1.使用環境により、指定する純モリブデンをご指定の場合、弊社にて自給できないことも考えられる為
お手数ですが、お客様から支給して頂く場合もあります。

2.純モリブデンの材料は大変高価であることと、その時々に相場が変動する可能性が高いため、お見積もり
はその状況に応じて反映させて頂きます。

3.一覧表にあるネジ以外にご希望（形状、ネジの種類等）の場合はお問い合わせください。

4.現状、加工可能サイズはM2からM8までのサイズとなります。

5.受注生産の為、納期は打ち合わせが必要となります。
